v锥流量计

点击次数:162017-03-27【打印】【关闭】

  • 产品型号:
  • 产品价格:
  • 详细内容
  • 批发说明
  • 运费说明
  • 交易方式
  • 联系方式

V锥流量计(V-cone flowmeter)是我公司在20世纪80年代开始研发的一种差压流量计,它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,V锥流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥流量计,可精确测量宽雷诺数(8×103≤Re≤5×107)范围内各种介质的流量。



V锥流量计主要技术参数
·精度等级:0.5级(差压流量变送器精度应高于0.2级,含0.2级),(β:0.45~0.85,当β<0.55,量 4="" 1="" 0="" 30="" br="">·重复性:0.1%
·工作压力:0~40MPa(有多个压力等级可供选择)
·工作温度:-40~850°C
·环境温度:-40~65°C、
·安装直管段要求:前0-3D直管道,后0-1D直管段
·量程比宽:通常为10∶1,选择合适的参数可达到50∶1
·压损小:同样的β值,压损是孔板1/3~1/5
·口径从DN25~DN2000

V锥流量计的技术特点:
1、安装要求低:前0~3D直管道,后0~1D直管段;
2、量程比宽:通常为10∶1,选择合适的参数最高可做到50∶1;
3、压损小:同样的β值,压损是孔板1/3~1/5;
4、耐磨损:流线型锥形体节流后,在锥形体表面产生真空层效应,使得锥形体不易磨损;
5、不堵塞,不粘附:锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留;
6、长期稳定性好:β值可长期不变,并保证长期精确测量;
7、精度高:0.5级;
8、重复性好:优于0.1%;
9、信号稳定:"信号波动"是孔板的1/10;
10、β值范围宽:V锥流量传感器独特的几何形状允许有广泛的β值范围;
11、口径范围宽:DN25~DN2000;
12、可测高温、高压介质:工作温度最高850℃, 最大压力40MPa;
13、可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等);
14、可测气液两相介质(湿气、冷凝水等);

1.法兰型

连接方式:法兰(平焊和对焊)
口径:DN15~DN2000
取压方式:承插焊,法兰,螺纹
压力:0~40MPa
温度:-40~850℃
材质:304不锈钢、316L不锈钢、20#碳钢(详见选型表)
应用:液体,气体,蒸汽
适用介质:广泛地应用于市政、电力、化工、石油化工、冶金、食品加工等行业中流量测量,几乎适用于所有气体、液体介质。







法兰型V锥流量传感器

2.直接焊接型

连接方式:直接焊接到工艺管线
口径:DN15~DN2000
取压方式:承插焊,法兰,螺纹
压力:0~40MPa
温度:-40~850℃
材质:304不锈钢、316L不锈钢、20#碳钢(详见选型表)
应用:输油管,输气管,蒸汽管网,高压工艺管线



3.夹持型


连接方式:法兰端面对夹
口径:DN15~DN150
取压方式:承插焊,螺纹
压力:0~40MPa
温度:-40~850℃
材质:304不锈钢、316L不锈钢、20#碳钢(详见选型表)
应用:液体,气体,蒸汽





V锥传感器和差压变送器组成的V锥流量计

依照用户要求不同,利用V锥传感器和差压变送器组成流量检测仪表供货分为二类:
1.V锥传感器
只提供差压信号的检测部分(V锥体及测量管道),不提供差压变送器、三阀组和流量显示部分,输出信号为差压。由用户自己进行配套。
2.V锥流量计
由V锥传感器和差压变送器组成。有分体型安装和一体型安装两种结构。
分体型安装由独立的V锥传感器和差压变送器组成。V锥传感器和差压变送器之间的引压管连接由用户自己完成。而差压变送器可以配套供应。
一体型安装是产品出厂时己将差压变送器、三阀组与V锥传感器连接成一体,用户购买一体型V锥流量计后,使用时不需再连接引压管。若需配接相应的流量积算器、压力变送器和温度变送器可以配套供应。

可以成功测量的流体:
1.气体
煤气:焦炉煤气、高炉煤气、城市煤气
天然气:包括含湿量5%以上的天然气
各种碳氢化合物气体:烷烃类,烯烃类等气体
各种气体制造:氢、氦、氩、氧、氮气等
腐蚀性气体:湿的氯化物气体等
空气:包括含水,含尘埃的空气、压缩空气等
烟道气:各种锅炉、加热炉排放的烟道气
2.蒸汽:饱和蒸汽、过热蒸汽
3.液体
油类:原油、燃料油、含水乳化油、柴油、液压油等
水:原水、饮用水、生产水、污水等
各种水溶液:酸、碱、盐水溶液等
有机物化学品:甲醇、乙二醇、二甲苯等
4.特殊流体
油+HC气+沙
加气的水:H2O+N2+空气;H2O+CO2等








V锥流量传感器选型需要的工艺参数


(1)流体名称
(2)管道内外径(mm)
(3)选用V锥流量传感器的型式
(4)刻度流量单位(kg/h,t/h,m3/h,Nm3/h)
(5)常用流量、最小流量、最大流量

a.在工作状态下
b.在标准状态下(介质为气体时应该说明流量的标准状态)
(6)工作压力(MPa)
(7)流体温度(℃):最高、最低、常用的温度
(8)流体密度(kg/m3)

a.在工作状态下
b.在标准状态下(介质为气体时应该说明密度值的状态)
(9) 流体粘度(Pa·s)
(10) 相对湿度
(11) 气体成分:容积百分比(用于二种以上的混合气体)
(12) 传感器的安装方式

a.水平
b.自下而上
(13) 管道法兰
a.按法兰标准规范,代号为提供法兰标准及型号
b.乙方设计提供法兰图纸

注意:
·测量水和水蒸汽须提供(1)、(2)、(4)、(5)、(6)、(7)、(12)
·测量一般气体须提供(1)~(13)
·测量一般溶液及油类须提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)
·各项数据必须填写工艺设计的一个具体数值,请勿填写由大约多少的某一段范围。


注:V锥流量计需选配:差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能计算仪

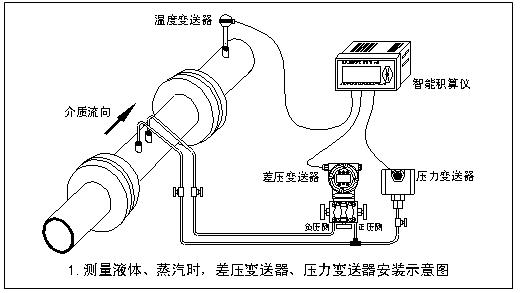

v锥流量计(图1)

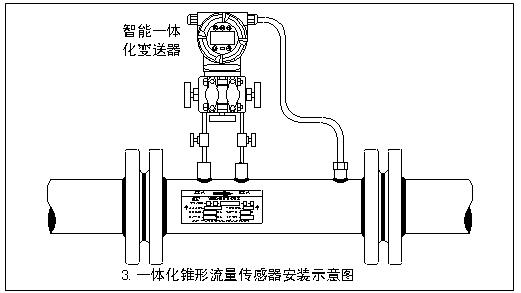

v锥流量计(图2)
